Sensor LM35 sebagai Pendeteksi Suhu Kamar

DAFTAR ISI

1. Tujuan

2. Materi

6. Video

1. Tujuan [back]

Mengetahui pengertian sensor LM35
Mengetahui prinsip sensor LM35
Mengetahui pengaplikasian sensor LM35

2. Materi [back]

Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 yang dipakai dalam penelitian ini terdiri dari komponen elektronika elektronika yang dibeli oleh Semikonduktor Nasional. LM35 memiliki keakuratan tinggi dan memudahkan perancangan jika dibandingkan dengan sensor suhu yang lain, LM35 juga memiliki keluaran impedansi yang lebih rendah dan linieritas yang lebih tinggi dapat dengan mudah digunakan dengan pengaturan yang disediakan sehingga tidak memerlukan penyetelan lanjutan.
Meskipun tegangan sensor ini dapat mencapai 30 volt akan tetapi yang diberikan kesensor adalah sebesar 5 volt, sehingga dapat digunakan dengan catu daya tunggal dengan ketentuan LM35 hanya membutuhkan arus sebesar 60 μA hal ini berarti LM35 membutuhkan pasokan panas (self-heating) dari sensor yang dapat menyebabkan kesalahan pembacaan yang rendah yaitu kurang dari 0,5 ºC pada suhu 25 ºC

Grafik hubungan temperatur dengan resistor

Grafik hubungan temperatur dengan Vout

3. Komponen [back]
Berikut komponen yang di gunakan :

1. Sensor suhu LM35

digunakan untuk mendeteksi suhu ruangan dengan output sebesar 10mV/Celcius.

2. IC Op Amp LM741

Op amp tipe LM741 ini dirangkai menjadi non inverting amplifier sebagai penguat tegangan.

3. Resistor

digunakan untuk menghambat arus agar tidak terlalu besar.

4. Op Amp LM324

Op Amp yang digunakan sebanyak 2 buah yaitu Komparator inverting dan non inverting.

Gambar 4. LM324 pada Proteus

5. NPN Transistor

Digunakan untuk menghidupkan Motor.

Gambar 5. NPN Transistor pada Proteus

6. Motor

Sebagai keluaran (output) yang menyatakan rangkaian jalan ketika motor hidup.

Gambar 6. Motor pada Proteus

7. LED BIRY

Sebagai indikator (Penanda Motor Hidup).

Gambar 7. LED BIRY pada Proteus

4. Prinsip Kerja [back]

IC LM 35 ini tidak memerlukan pengkalibrasian atau penyetelan dari luar karena ketelitiannya sampai lebih kurang seperempat derajat celcius pada temperature ruang. Jangka sensor mulai dari – 55°C sampai dengan 150°C, IC LM35 penggunaannya sangat mudah, difungsikan sebagai kontrol dari indicator tampilan catu daya terbelah. IC LM 35 dapat dialiri arus 60 μ A dari supplay sehingga panas yang ditimbulkan sendiri sangat rendah kurang dari 0 ° C di dalam suhu ruangan.

Untuk mendeteksi suhu digunakan sebuah sensor suhu LM35 yang dapat dikalibrasikan langsung dalam C (celcius), LM35 ini difungsikan sebagai basic temperature sensor.

Adapun keistimewaan dari IC LM 35 adalah :

• Kalibrasi dalam satuan derajat celcius.

• Lineritas +10 mV/ º C.

• Akurasi 0,5 º C pada suhu ruang.

• Range +2 º C – 150 º C.

• Dioperasikan pada catu daya 4 V – 30 V.

• Arus yang mengalir kurang dari 60 μA

Prinsip Kerja Sensor LM35 :

Pada rangkaian pengkondisi suhu ruangan ini, digunakan sensor LM 35, dimana nantinya pendingin akan menyala secara otomatis saat mendeteksi suhu ruangan telah mencapai suhu ≥ 30⁰, dan penghangat akan menyala secara otomatis saat mendeteksi suhu ruangan < 16⁰

5. Rangkaian [back]

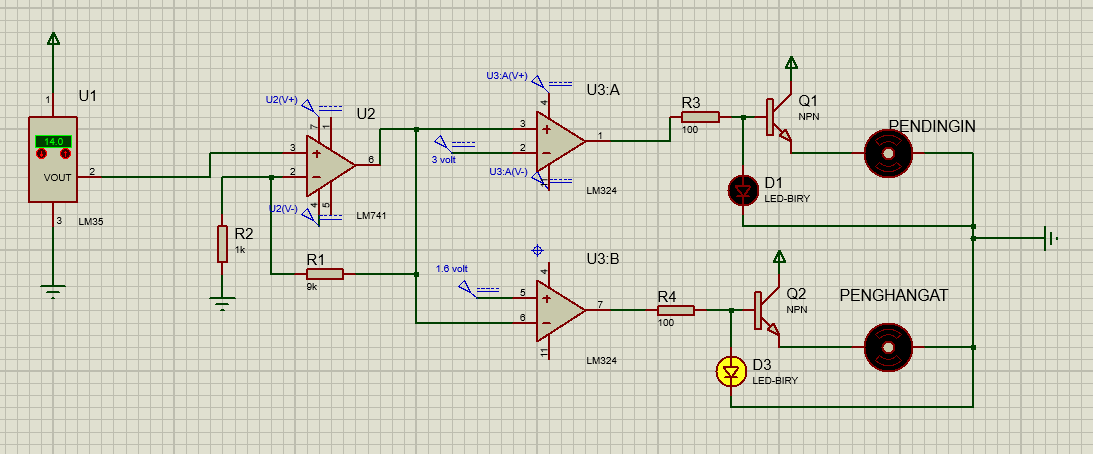

Gambar rangkaian simulasi ketika suhu berada diantara 16 - 30 derjat Celcius (Motor dalam keadaan OFF) :
