LA Percobaan 1 M1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware

3. Video Praktikum

4. Analisa

5. Link Download

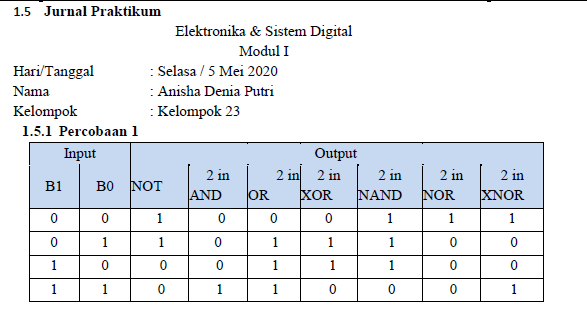

1. Jurnal[back]

2. Hardware[back]

Hardware

Rangkaian Simulasi

3. Video Praktikum [back]

4. Analisa[back]

1). Apa pengaruh masing-masing input terhadap output gerbang logika?

Jawab :
Pada percobaan ini saklar SPDT dengan inputan 00, 01, 10,11 dihubungkan ke gerbang logika dasar NOT, AND, OR, NOR, NAND, XOR, dan XNOR.

Dari hasilnya dapat diketahui seperti jurnal diatas dimana:

• AND Gate

Gerbang AND merupakan salah satu gerbang logika dasar yang memiliki 2 buah saluran masukan (input) atau lebih dan sebuah saluran keluaran (output). Suatu gerbang AND akan menghasilkan sebuah keluaran biner tergantung dari kondisi masukan dan fungsinya. Prinsip kerja dari gerbang AND adalah kondisi keluaran (output) akan berlogic 1 bila semua saluran masukan (input) berlogic 1.

Pada AND yang telah dilakukan, input dari B1 dan B0 masing-masingnya adalah  00, 01, 10, 11 dan output yang didapatkan AND adalah 0, 0, 0, dan 1. Jika dihubungkan ke teori, bahwa benar terbukti jika nilai AND bernilai 1 jika kedua input nilainya 1.

• OR Gate

Gerbang OR merupakan salah satu gerbang logika dasar yang memiliki 2 buah saluran masukan (input) atau lebih dan sebuah saluran keluaran (output). Berapapun jumlah saluran masukan yang dimiliki oleh sebuah gerbang OR, maka tetap memiliki prinsip kerja yang sama dimana kondisi keluarannya akan berlogic 1 bila salah satu atau semua saluran masukannya berlogic 1. Selain itu output berlogic 0.

Input OR pada masing-masing B1 dan B0 adalah 00, 01, 10, 11 dan output yang didapatkan OR adalah 0, 1, 1, dan 1. Sehingga teori dengan praktikum yang telah dilakukan sama dengan teori.

• NOT Gate

Gerbang NOT sering disebut dengan gerbang inverter. Gerbang ini merupakan gerbang logika yang paling mudah diingat. Gerbang NOT memiliki 1 buah saluran masukan (input) dan 1 buah saluran keluaran (output). Gerbang NOT akan selalu menghasilkan nilai logika yang berlawanan dengan kondisi logika pada saluran masukannya.

Pada percobaan diberikan input 00, 01, 10, 11 maka output NOT adalah 1, 1, 0, dan 0. Jadi jika dihubungkan ke teori yang ada bahwasannya input akan berlawanan dengan output adalah benar adanya sesuai dengan praktikum yang telah dilakukan

• NAND Gate

Gerbang NAND merupakan kombinasi dari gerbang AND dengan gerbang NOT dimana keluaran gerbang AND dihubungkan ke saluran masukan dari gerbang NOT. Karena keluaran dari gerbang AND di”NOT”kan maka prinsip kerja dari gerbang NAND merupakan kebalikan dari gerbang AND.

Output AND sebelumnya adalah 0001 maka output yang akan didapatkan NAND adalah 1110. Pada praktikum kali ini sesuai dengan apa yang ada di teori.

• NOR Gate

Sama halnya dengan NAND Gate, gerbang NOR merupakan kombinasi dari gerbang OR dengan gerbang NOT dimana keluaran gerbang OR dihubungkan ke saluran masukan dari gerbang NOT. Karena keluaran dari gerbang OR di”NOT”kan maka prinsip kerja dari gerbang NOR merupakan kebalikan dari gerbang OR.

Output OR sebelumnya adalah 0111 maka nilai output NOR seharusnya 1000. Nilai output yang didapatkan sesuai dengan teori.

• XOR Gate

XOR singkatan dari Exclusive OR dimana jika input berlogic  sama maka output akan berlogic 0 dan sebaliknya jika input berlogic beda maka output akan berlogic 1.

Input XOR pada percobaan kali ini dengan memasukkan nilai B1 dan B0 pada masing-masingnya adalah 00, 01, 10, 11 maka didapatkan outputnya pada XOR adalah 0, 1, 1, dan 0. Pada praktikum kali ini, sesuai dengan teori.

• XNOR

XNOR gate adalah kebalikan dari XOR gate dimana jika input berlogic sama maka output akan berlogic 1 dan sebaliknya jika input berlogic beda maka output akan berlogic 0.

Nilai XOR yang didapatkan adalah 0110 sehingga output XNOR adalah 1001. Nilai output ini sesuai dengan hasil yang di praktikumkan kali ini.

Dapat disimpulkan bahwa data yang didapatkan sesuai dengan teori.
