DAFTAR ISI

1. Jurnal

2. Rangkaian

3. Video Praktikum

4. Analisa

5. Link Download

1. Jurnal [back]

2. Rangkaian [back]

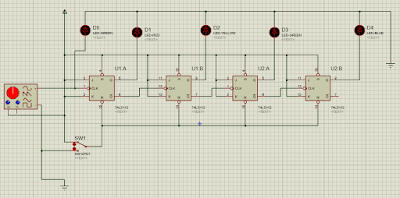

Rangkaian Percobaan

3. Video Praktikum [back]

4. Analisa [back]

1.     Jelaskan apa itu clock?

Jawab :

Clock adalah salah satu masukan yang ada dalam beberapa rangkaian flip–flop. Rangkaian komputer menggunanakan ribuan flip–flop. Untuk mengkoordinasi kegiatan keseluruhan, sinyal umum yang bernama kunci-waktu (clock) dikirimkan ke setiap flip–flop. Sinyal ini mencegah flip–flop berubah keadaan sebelum waktunya.

2.     Apa yang dimaksud dengan rise, fall pada sinyal digital?

Jawab :

Dalam rangkaian digital, risetime adalah lamanya waktu dari transisi sinyal rendah (‘0’) ke sinyal tinggi (‘1’), sedangkan falltime adalah lamanya waktu dari transisi sinyal tinggi (‘1’) ke sinyal rendah (‘0’).

3.     Jelaskan prinsip kerja dari rangkaian asynchronous!

Jawab :

Asyncronous counter tersusun atas flip-flop yang dihubungkan seri dan pemicuannya tergantung dari flip-flop sebelumnya, kemudian menjalar sampai flip-flop paling ujung. Karena itulah Asyncronous counter sering disebut juga sebagai ripple-through counter.
     Sebuah Counter Asinkron (Ripple) terdiri atas sederetan Flip-flop yang dikonfigurasikan dengan menyambung outputnya dari yan satu ke yang lain. Yang berikutnya sebuah sinyal yang terpasang pada input Clock FF pertama akan mengubah kedudukan outpunyanya apabila tebing (Edge) yang benar yang diperlukan terdeteksi.

Output ini kemudian mentrigger input clock berikutnya ketika terjadi tebing yang seharusnya sampai. Dengan cara ini sebuah sinyal pada inputnya akan meriplle (mentrigger input berikutnya) dari satu FF ke yang berikutnya sehingga sinyal itu mencapai ujung akhir deretan itu. Output dari masing FF tersebut yang akan dikeluarkan secara paralel sehingga akan membentuk bilangan biner, Karena masukannya disusun secara seri maka akan terbentuk rangkaian counter yang menghitung secara biner dari 0-15.

4.     Apa pengaruh clock terhadap rangkaian counter Asyncronous!

Jawab :

Clock pada rangkaian mempengaruhi inputan keadaan pertama kepada jk flip flop rangkaian counter ashyncronus. Clock digunakan pada flip flop untuk mengubah keadaan pada salah satu sisi naik atau turun dari sebuah clock. Pada asynchronous counter, clock berguna untuk mentrigger SR flip-flop 1, apabila mendapati sinyal sebelumnya 1 dan setelahnya 0, maka clock akan masuk ke flip flop selanjutnya begitu seterusnya sehinggan membentuk pola menyerupai urutan biner. Clock pada rangkaian mempengaruhi inputan keadaan pertama kepada jk flip flop. Clock digunakan pada flip flop untuk mengubah keadaan pada salah satu sisi naik atau turun dari sebuah clock. Pada asynchronous counter, clock berguna untuk mentrigger SR flip-flop 1, apabila mendapati sinyal sebelumnya 1 dan setelahnya 0, maka clock akan masuk ke flip flop selanjutnya begitu seterusnya sehinggan membentuk pola menyerupai urutan biner.

5.     Apa yang terjadi ketika sumber clock pada rangkaian counter asynchronous diganti dengan VCC!

Jawab :

Maka rangkaiannya tidak akan berjalan dengan semestinya. Nilai clock  selalu berubah dari 0 ke 1 sesuai dengan frekuensinya, Rangkaian counter itu tercipta dari perubahan clock tersebut ada yang berubah pada kondisi up dan ada yang berubah pada kondisi down, namun jika diganti dengan VCC, VCC itu nilainya tidak berubah atau selalu high ‘1’ sehingga rangkaian counter tidak bisa bekerja.

6.     Apa pengaruh frekuensi clock terhadap output counter asynchronous?

Jawab :

Semakin tinggi frekuensi clock maka perubahan clock akan semakin cepat yang menyebabkan pergeseran input semakin cepat juga, dengan begitu output dari counter ashyncronus juga berubah dengan cepat. Sebaliknya semakin rendan frekuensi clock perubahan clock akan semakin lambat yang menyebabkan persgeseran input juga semakin lambat, dengan begitu output dari counter ashyncronus juga berubah dengan lebih lambat.

7.     Kelebihan dan kekurangan dari counter asynchronous dibandingkan dengan synchronous?

Jawab :

Kelebihan :

·       Pembuatannya yang sangat simpel

·       Masukan untuk denyut lonceng/clock dikembalikan secara serempak.

·       Waktu penundaan counter adalah sama dengan penundaan satu flip-flop.

·           Sering juga dinamakan pancacah jajar/paralel.

 Kekurangan :

·       Hanya cocok digunakan untuk laju transmisi yang rendah

·       Kecepatan yang dihasilkan tidak akan secepat synchronous counter

·       Memerlukan sirkit clock yang berdaya tinggi, sebab sirkit lonceng/clock tersebut harus menggerakkan semua flip-flop secara serentak.

8.     Apa saja aplikasi counter dalam kehidupan sehari-hari?

Jawab :

·       Waktu pengatur lalu lintas (Traffic Lamp/lampu merah)

·       Jam digital

·       stopwatch
