LA1 M3 MIKRO

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Analisa

7. Link Donwload

1. Komponen  [back]

1. Arduino UNO

2. Ground

3. LED

4. Button

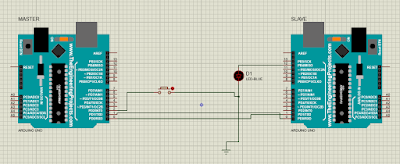

2. Rangkaian Simulasi  [back]

3. Flowchart [back]

4. Listing Program  [back]

Master

//MASTER

#define button 2 //Deklarasi pin 2 untuk button

void setup() //Semua kode dalam fungsi ini dieksekusi sekali

{

pinMode(button,INPUT_PULLUP);

Serial.begin(9600); //Set baud rate 9600

}

void loop() //Semua kode dalam fungsi ini dieksekusi berulang

{

int nilai = digitalRead(button);

//ditekan

if(nilai == 0)

{

Serial.print("1");

}

else

{

Serial.print("2");

}

delay(200);

}

Slave

//SLAVE

#define led 12 //Deklarasi pin 12 untuk LED

void setup() //Semua kode dalam fungsi ini dieksekusi sekali

{

pinMode(led,OUTPUT); //Deklarasi LED sebagai output

Serial.begin(9600); //Set baud rate 9600

}

void loop() //Semua program dalam fungsi ini dieksekusi berulang

{

if(Serial.available()>0)

{

int data = Serial.read();

if(data=='1') //Jika data yang dikirimkan berlogika

{

digitalWrite(led,HIGH); //LED menyala

}

else

{

digitalWrite(led,LOW); //LED mati

}

}

}

5. Video [back]

6. Analisa [back]

1.     Apa yang terjadi jika komunikasi UART hanya menggunakan 1 kabel saja, yang terhubung TX ke RX?

Jawab :

Jika hanya menggunakan 1 kabel saja yang terhubung dari Tx Master ke Rx Slave, maka akan terjadi error. Karena Tx Slave tidak terhubung ke Rx Master untuk menandakan adanya data yang masuk ke Slave. Jadi, perlu dihubungkan 2 kabel dimana tujuan kabel pertama dihubungkannya dari Tx Master ke Rx Slave adalah untuk komunikasi asinkron dari Master ke Slave, kemudian kabel kedua dihubungkannya dari Tx Slave ke Rx Master sebagai penanda atau memberitahukan ke Master bahwa data telah masuk ke Slave.

2.     Apakah pada UART dapat menggunakan banyak  master ataupun slave? Jelaskan alasannya

Jawab :

Pada UART, jumlah Master dan Slave hanya 1. Karena UART menggunakan jalur data tunggal untuk mentransmisikan data (Transmitter) dan untuk menerima data (Receiver). Jadi, data dari Transmitter Master dihubungkan ke Receiver Slave untuk pentransmisian data dan Transmitter Slave dihubungkan ke Receiver Master untuk menandakan Slave telah menerima data dari Master. Pada UART ini hanya dapat mengirimkan sekitar 8 bit dan bit-bit tambahan (start bit, parity bit, dan stop bit ) disetiap pentransmisian data.

3.     Jika ditambahkan resistor 22k sebelum LED, apa yang akan terjadi?

Jawab :

Jika ditambahkan resistor sebesar 22k sebelum LED, maka resistor akan menghambat arus listrik yang masuk ke LED sehingga arus yang dibutuhkan oleh LED berkurang dan LED tidak menyala

4.     Jelaskan prinsip kerja UART pada rangkaian

Jawab :

Pada komunikasi UART yang terdiri dari 2 arduino yang berfungsi sebagai master dan slave. Master akan menerima data dari bus data yang dikirim secara parallel kemudian data pada master akan dikirm ke slave untuk menyuruh slave mengeksekusi dan menjalankan perintah dari master. Pada sistem UART menggunakan dua buah jalur penghubung antara master dan slave yaitu dengan mentransmisikan data secara serial dari pin Tx pada master ke Rx pada slave. Agar data yang dikirimkan sama dengan data yang diterima, maka kedua frekuensi clock harus sama dengan data yang diterima, maka kedua frekuensi clock harus sama dan harus sinkronisasi. Pada rangkaian juga terdapat button yang berfungsi sebagai pengatur kondisi high dan low output LED, jika button ditekan maka kondisinya high dan lampu LED akan menyala, dan sebaliknya jika button tidak ditekan maka kondisinya low, dan lampu LED mati.

7. Link Download [back]

Link download video [disini]
Link download rangkaian [disini]

Link download listing program master [disini]

Link download listing program slave [disini]

Link download HTML [disini]
