LA2 M2 MIKRO

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Analisa

7. Link Donwload

1. Komponen  [back]
1. Arduino Uno

2. LCD

3. LM35

4. Ground

2. Rangkaian Simulasi  [back]

Prinsip kerja

LM35 membaca suhu ruangan sekitar, lalu lm35 mengubah pembacaan tersebut menjadi besaran tegangan bergantung kepada suhu yang dibaca, output ini merupakan sinyal analog sehingga harus dihubungkan ke pin ADC arduino yaitu pin A0. Setelah itu di proses di arduino dengan rumus, lalu hasil proses ini ditampilkan ke lcd dengan menghubunhkannya ke pin 2,3,4,5,6,7 pada arduino.

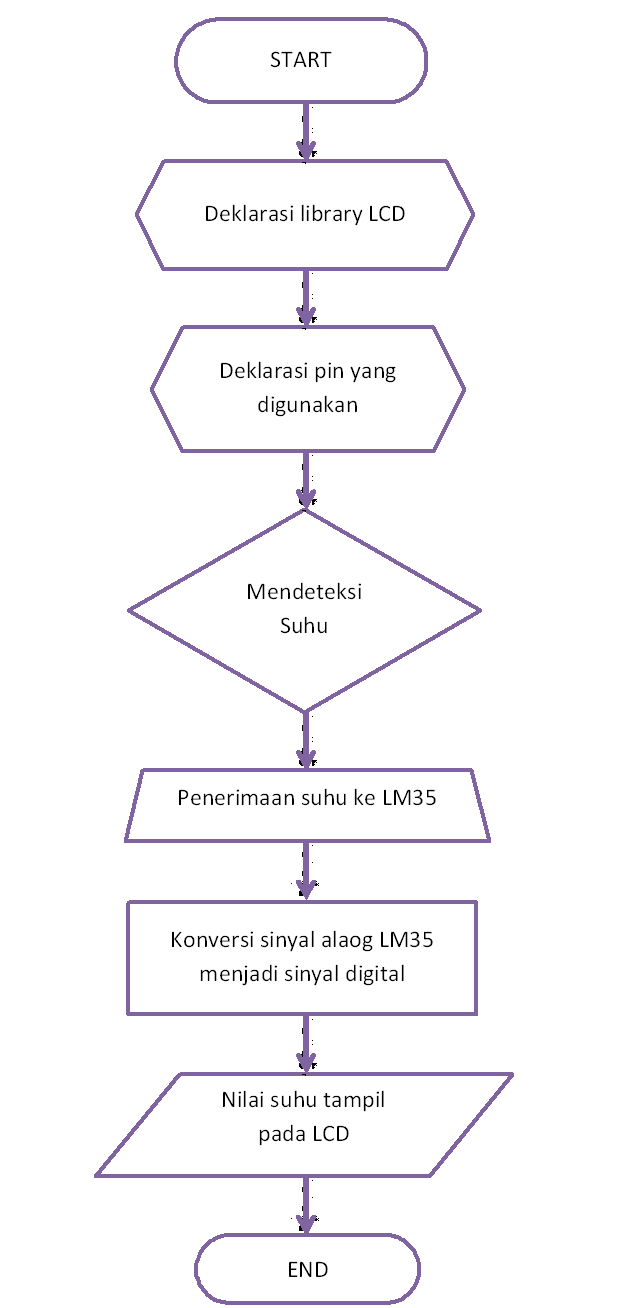

3. Flowchart [back]

4. Listing Program  [back]

#include <LiquidCrystal.h>

#define LM35 A0

LiquidCrystal lcd(2,3,4,5,6,7);

int nilaiSuhu;

void setup() {

pinMode(A0, INPUT);

lcd.begin(16,2);

}

void loop()

{



nilaiSuhu=((5*analogRead(LM35)*100.00)/1024);

lcd.clear();

lcd.setCursor(0,0);

lcd.print("LM35 Sensor Suhu");

lcd.setCursor(0,1);

lcd.print(nilaiSuhu);

delay(100);

}

5. Video [back]

6. Analisa [back]

1.     Apa yang terjadi jika kaki lm35 terbalik dihubungkan antara Vcc dan ground?

Jawab :

Jika dihubungkan terbalik antara kaki pada Vcc dan ground pembacaan dari lm35 menjadi error atau bisa dikatakan tidak benar yang menunjukkan nilai 499 pada lcd apabila nilai suhu yang dibaca positif. Ketika pembacaan nilai pada lm35 menjadi negatif, lcd akan menunjukkan nilai kurang dari 499 tergantung nilai negatifnya. Contohnya pada saat suhu -10^o pada lcd akan ditampilkan 489.

2.     Bagaimana jika output lm35 dihubungkan di pin 1 arduino?

Jawab :

LM35 mampu untuk mengkonversi nilai suhu sekitar yang dibacanya menjadi keluaran dalam bentuk tegangan listrik. Pin 1 pada arduino merupakan pin digital, pin digital ini hanya mampu membaca nilai 1 atau 0. Sedangkan output dari LM35 yang berupa tegangan listrik berupa sinyal analog yang mempunyai nilai disetiap nilai waktu. Jika output dari LM35 ini dihubungkan di pin 1 arduino, maka pin digital tidak akan mampu membaca keluaran analog dari LM35 yang nantinya hanya akan menampilkan nilai 0 pada LCD.

7. Link Download [back]
Download Rangkaian - [DISINI]
Download Video - [DISINI]

Download Listing - [DISINI]
Download Datasheet LM35 - [DISINI]

Library Arduino -  [DISINI]

Datasheet Arduino - [DISINI]

Datasheet LCD - [DISINI]

Download HMTL - [DISINI]
