Kondisi yang digunakan pada Tugas Pendahuluan ini adalah Percobaan 3 nomor3 yaitu mengganti resistor 100k dengan resistor 10k, lalu sinyal keluarannya diamati pada kedua ujung kaki resistor 10k tersebut dengan menggunakan osiloskop !
kondisi awal :
2. Gambar Rangkaian Simulasi[back]
 |
| Gambar Rangkaian |
 |

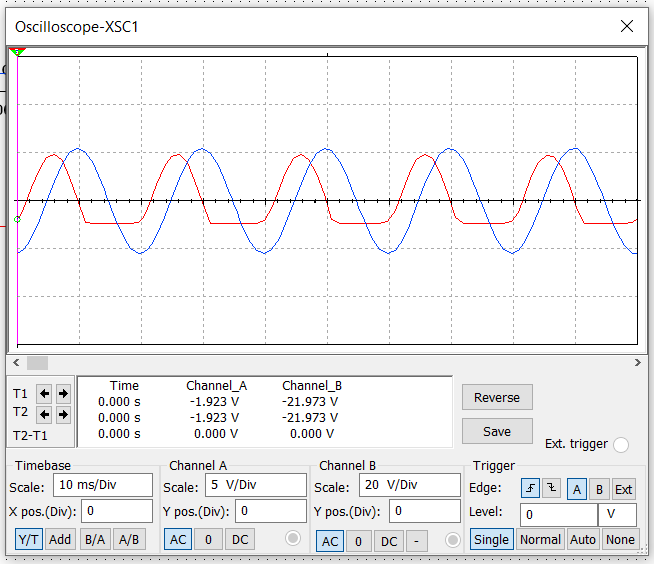

| Hasil Simulasi |
4. Prinsip Kerja Rangkaian[back]
Rangkaian tersebut merupakan rangkaian clamper positif. Rangkaian clamper merupakan rangkaian penjepit tegangan dimana masukan berupa tegangn sinusoidal menggunakan sumber berupa tegangan sinus yang memiliki polaritas positif dan polaritas negatif. Menggunakan sebuah dioda yang dipasang paralel terhadap komponen lainnya. Dioda merupakan komponen elektronika yang berfungsi sebagai penyearah gelombang.
Pada rangkaian. Saat setengah gelombang positif pertama arus akan melewati capacitor dan langsung menuju resistor, kembali ke sumber karena dioda reverse bias (dioda off), maka kapasitor akan mengisi. dan tegangan resistor menjadi sama dengan dioda. Saat setengah gelombang negatif, dioda akan aktif, sehingga arus melalui dioda dan langsung menuju ke resistor dan tegangan yang ada di kapasitor juga mengalir, sehingga teganganyang ada menjadi lebih besar hingga 2 kali lebih besar. Hal ini disebabkan oleh pemasangan kapasitor dan sumber paralel terhadap dioda, paralel dengan resistor.
Download Rangkaian Disini
Download Video Disini
Download HTML Disini
