Kondisi yang digunakan pada Tugas Pendahuluan ini adalah Percobaan 1 Kondisi 11 yaitu kondisi awal LED mati lalu hidup berkedip dengan delay 5 detik

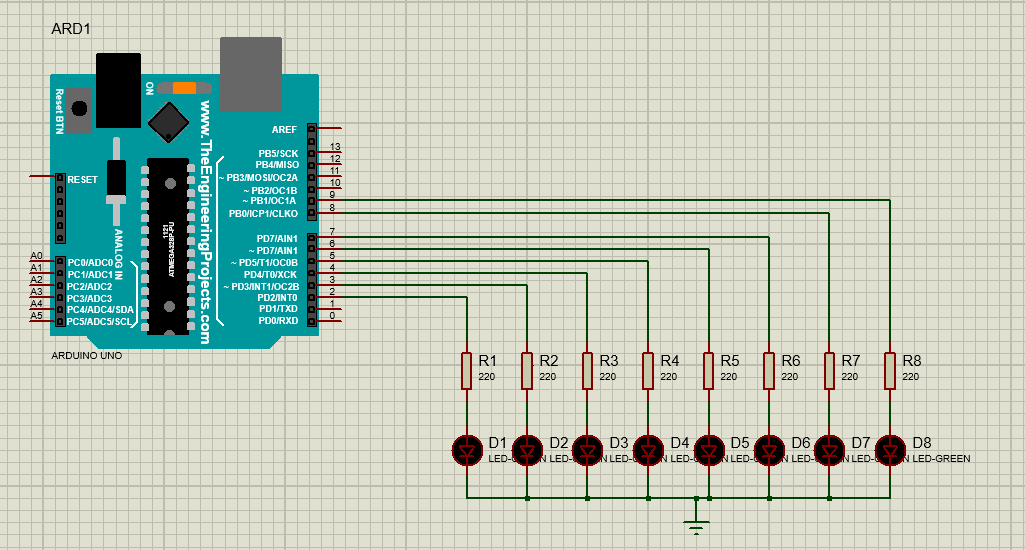

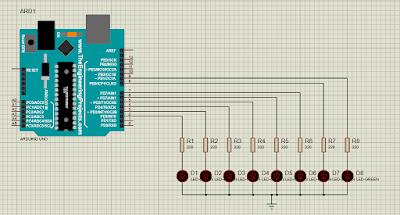

2. Rangkaian Simulasi [back]
4. Listing Program [back]
int led []={2,3,4,5,6,7,8,9}; //Deklarasi pin yang akan digunakan adalah pin 2-9
void setup() { //Semua kode dalam fungsi ini hanya dibaca sekali
for (int i=0;i<=7;i++) //Perulangan dari 0 hingga kecil sama dengan 7, nilai di increment atau ditambah satu
{
pinMode(led[i],OUTPUT); //Menyatakan pin yang dihubungkan ke LED berfungsi sebagai OUTPUT
}
}
void loop() { //Semua kode di dalam fungsi ini akan dilakukan perulangan/looping
for(int hidup=0;hidup<=7;hidup++) //Perulangan dari 0 hingga kecil sama dengan 7 untuk menghidupkan LED
{
digitalWrite(led[hidup],HIGH); //LED diberi logika 1 sehingga LED menyala (aktif high)
}
delay(5000); //Jarak waktu 5s untuk melakukan perulangan atau looping atau LED hidup selama 5s
for(int mati=0;mati<=7;mati++) //Perulangan dari 0 hingga kecil sama dengan 7 untuk mematikan LED
{
digitalWrite(led[mati],LOW); //LED diberi logika 0 sehingga LED mati (aktif low)
}
delay(5000); //Jarak waktu 5s untuk melakukan perulangan atau looping atau LED mati selama 5s
}
Download Rangkaian - [DISINI]
Download Video - [DISINI]
Download HMTL - [DISINI]
